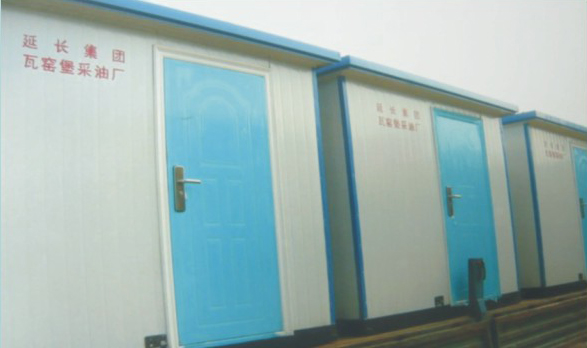

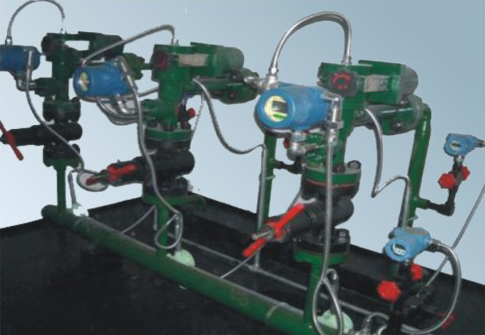

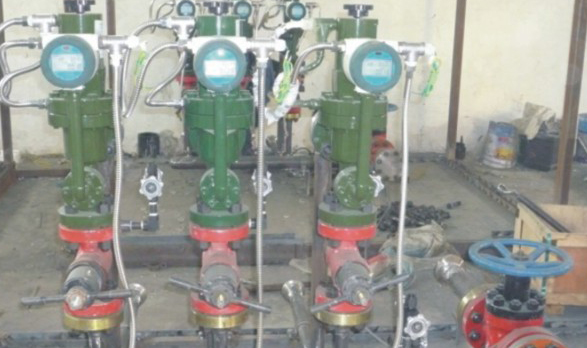

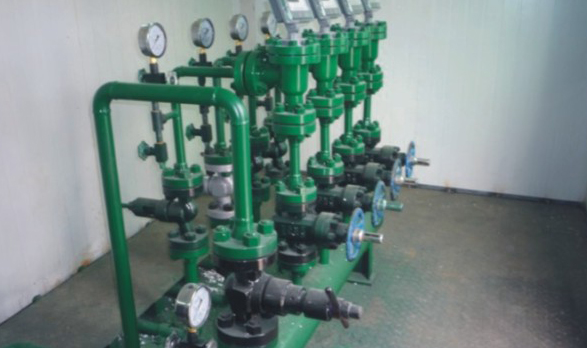

RT－PSF系列智能穩流配水閥組是一種撬裝式油田智能穩流配水閥組，包括與水泵連接的注水總管和與注水總管相連通的配水管，注水總管上安裝有壓力表。位于注水總管與配水管之間安裝有總閘閥和過濾器；位于配水管上至少連接有一根與注水井相連接的支管，支管上安裝有支管閘閥和高壓流量自動控制儀。
設計合理，技術先進，注水壓力、流量變送采集精度高，控制平穩，安全可靠，自動實現24小時穩流或穩壓控制。閥組具有較高的穩定性和抗干擾能力，除具有遠程自動控制功能外，還具備手動控制方式
型號及選型方法
選型方法：
1) 需要分配井的數目。
2) 管線流程的通徑。
3) 最高工作壓力。
主要技術參數
精度： <5%
相對誤差： 3%
液量測量范圍： 0-30m3/d
工作壓力： 25 MPa
耐壓試驗壓力： 30 MPa
防爆等級： [Exib]ⅡCT3-CT6
特點
1) 適用性強。能應用于復雜環境。
2) 自動化程度高。自動控制方面充分考慮了用戶安全、應急及報警要求，對不正常工作狀態能進行報警提示
3) 安全可靠，操作簡單。采用兩層控制方式，系統總體參數控制集中在上位機，便于操作及監控。裝置手動控制能力強，能滿足特定組合控制。同時設計了良好的人機界面，操作工人經過簡單培訓即可熟練使用操作該裝置，大大降低了一線工人的勞動強度。
4) 簡化工藝，節約投資。在注入壓力不同情況下，可實現多井工藝，簡化工藝，同時整套裝置結構緊湊，占地面積小，為用戶降低一次性投資。
5) 安裝簡便，縮短工期。便于安裝、便于搬遷。裝置廠內預制，不受季節氣候限制，縮短施工周期。
|
