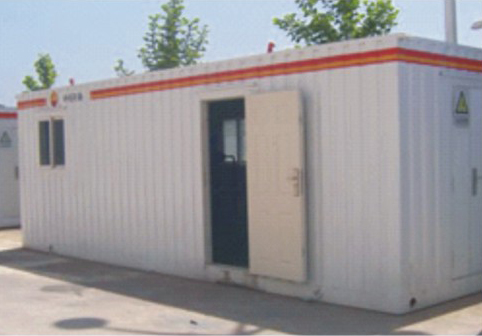

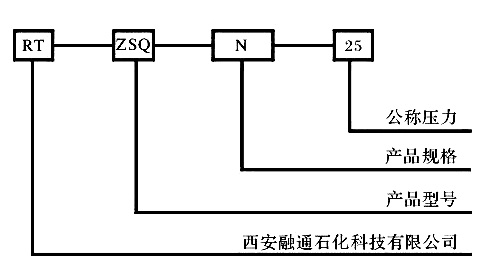

RT－ZSQ-250/X系列智能撬裝式注水泵房是一種撬裝式油田智能新型注水處理裝置。
該裝置主要由增壓喂水泵、籃室過濾器、注水泵、配水總機關組成。包括與水泵連接的注水總管和與注水總管相連通的配水管，注水總管上安裝有壓力表。位于注水總管與配水管之間安裝有總閘閥和過濾器；位于配水管上至少連接有一根與注水井相連接的支管，支管上安裝有支管閘閥和高壓流量自動控制儀。
該裝置具有維護檢修方便、結構布局合理、運行性能穩定、運行費用低廉等優點，設計合理，技術先進，注水壓力、流量變送采集精度高，控制平穩，安全可靠，自動實現24小時穩流或穩壓控制。閥組具有較高的穩定性和抗干擾能力，除具有遠程自動控制功能外，還具備手動控制方式，是油田注水的最佳選擇。
原理

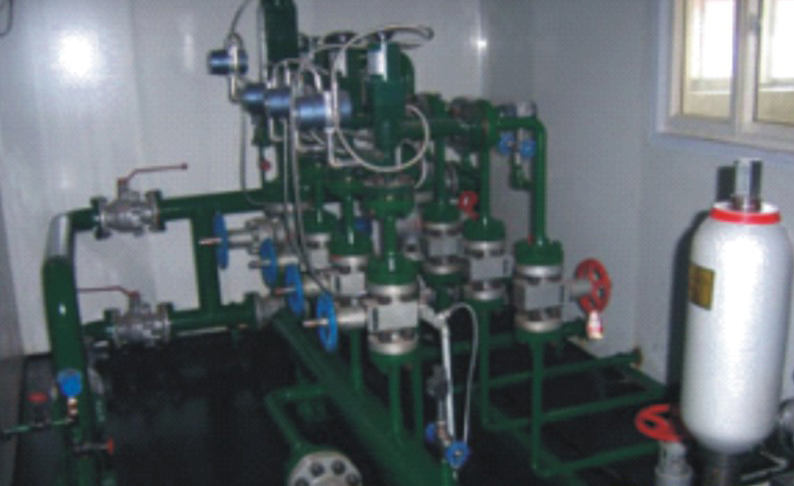

該智能撬裝式注水泵房主要為七個單元由增壓喂水泵、籃室過濾器、注水泵、穩流配水閥組、管線流程單元、房子以及數據單元組成。
采用先進的自動控制技術，與壓力變送器構成閉環，自動調節，保證了泵出口及管線壓力恒定，完成恒壓注水功能。合理優化的管線流程，整套裝置結構緊湊，占地面積小。利用計算機技術、控制技術、通訊技術，完成遠程監控、分項計量、數據處理，適應當前工業現代化模式，促進生產管理水平提高，實現精細化管理。
主要技術參數
精度： <5%
相對誤差： 3%
處理量：5~300m3/d；
液量測量范圍： 0-7200t/d
工作壓力： 25 MPa
耐壓試驗壓力： 30 MPa
過濾精度： ＜100μm；
最大壓差： 0.1 MPa；進出口：DN100
防爆等級： [Exib]ⅡCT3-CT6
外形尺寸： 8000㎜×2700㎜×2800㎜；
|
